CAPITOLO III Lavorare con Powersim Studio: introduzione all'utilizzo del software tramite un esempio pratico.

3.3 Creare le unità di misura

La prima operazione da effettuare per costruire un modello con Powersim Studio è quella di creare le unità di misura usate dal modello stesso.
Powersim Studio contiene già una serie di unità di misura ordinarie (unità di tempo, di lunghezza....).
A queste bisogna aggiungere, creandola, l'unità di misura per "oggetto" ("widgets") necessaria per il modello preso in esame.
Per creare questa unità bisogna seguire i seguenti passi:

  1. Dalla finestra di progetto (project window) aprire Global unit view in cui appariranno tutte le unità di misura predefinite;
  2. In questa finestra è possibile aggiungere l'unità di misura tramite il comando Add unit;
  3. Rinominare la nuova unità aggiunta con il nome "wdg".

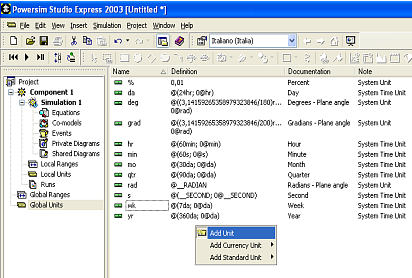

Figura 3.1-Finestra delle unità di misura

Il prossimo passo è quello di definire l'unità di misura creata. Powersim si basa su due tipi di unità di misura: Per esempio date e temperature sono misurate in point unit mentre lunghezza, massa, volume sono misurate in normal unit. Inoltre un'unità può essere: Nel caso in questione l'unità "wdg" è un'unità normale perché si usa per misurare un numero (senza una posizione assoluta nella scala) e atomica perché non è derivata dalle altre unita predefinite in Powersim.
Per definire l'unità "wdg":
  1. si apre la finestra di dialogo delle proprietà di "wdg";
  2. nella tabella di definizione (Definition tab) si scrive il nome completo (Long name) e quello plurale (Plural name) dell'unità;
  3. si seleziona Normal unit option;
  4. si seleziona Atomic option.

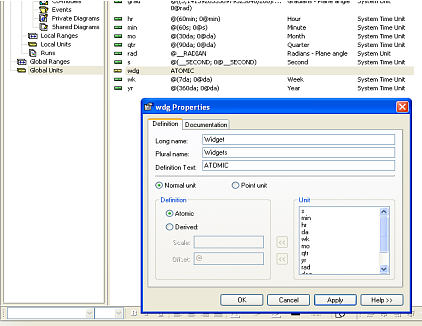

Figura 3.2- Finestra di definizione della unità "wdg"

Ora l'unità "wdg" può essere utilizzata per la costruzione del modello.
